Стоманените топки (или търкалящи се топки) са основните компоненти на сачмените лагери. Тяхната производителност и качество директно определят продължителността на живота, прецизността, надеждността, скоростта и-носещата способност на лагера и дори на цялата механична система. Важността на избора на подходящи стоманени топки за лагери се отразява главно в следните аспекти:
1. Материалът определя основното представяне
Издръжливост на умора: Високо{0}}качествена лагерна стомана (като GCr15, еквивалентна на стомана US 52100), след подходяща топлинна обработка, притежава висока чистота и еднаква микроструктура, което може значително да подобри живота на лагера при контактна умора.
Устойчивост на износване и твърдост: Стоманените топки изискват изключително висока твърдост (обикновено HRC 60-66), за да издържат на износване, като същевременно притежават определена степен на издръжливост, за да предотвратят счупване. Специални приложения, като високоскоростни или корозивни среди, може да изискват използването на материали като неръждаема стомана или керамика (като силициев нитрид Si3N4).
Стабилност на размерите: Материалът трябва да гарантира стабилност на размерите и да предотвратява микро-деформация по време на дългосрочна- употреба или температурни промени.
2. Точността на обработката определя качеството на работа
Точност на размерите (сферичност, разлика в диаметъра): Степените на точност (напр. G3, G5, G10, G20 и т.н., с по-малки числа, показващи по-висока точност) влияят пряко върху точността на въртене, вибрациите и шума на лагера. Високо{8}}прецизните лагери (като шпиндели на машинни инструменти) изискват стоманени топки от клас G5 или G3.
Грапавост на повърхността: Изключително гладките повърхности намаляват триенето, по-ниско повишаване на температурата, намаляват износването и шума и забавят разцепването от умора.
Повърхностни дефекти: Всяка малка драскотина, пукнатина или вдлъбнатина може да се превърне в точка на концентрация на напрежение, превръщайки се в източник на повреда от умора и водеща до преждевременна повреда на лагера.
3. Пряко въздействие върху производителността на ключовия лагер
Точност на въртене и твърдост:
Геометричната точност на стоманените топки е ключов фактор, определящ въртеливото биене на лагера. Ниско{1}}прецизните стоманени топки могат да доведат до намалена точност на обработка на оборудването или грешки в измерването.
Въртящ момент на триене и повишаване на температурата:
Високо{0}}прецизните стоманени топки с ниска-грапавост осигуряват по-стабилен и по-нисък въртящ момент на триене, което е от решаващо значение за прецизните инструменти и високо-скоростните лагери (като шпиндели и лагери на авио-двигатели) за предотвратяване на повреда от прегряване.
Вибрации и шум (NVH производителност):
Геометричните грешки и качеството на повърхността на стоманените топки са сред основните източници на вибрации и шум в лагерите. В приложения, изискващи висока степен на безшумност, като домакински уреди и двигатели от висок-клас, трябва да се използват ултра-високо прецизни стоманени топки от "тих" клас.
Разпределение на товара и капацитет на натоварване:
Стоманени топки с еднакъв размер осигуряват равномерно разпределение на натоварването в лагера. Прекомерните разлики в диаметъра могат да доведат до претоварване на някои стоманени топки, докато други „празен ход“, което значително намалява действителния капацитет на натоварване и продължителността на живота на лагера.
Висока-скоростна производителност:
При високи скорости центробежната сила е огромна. Използването на керамични топчета с по-ниска{1}}плътност (като топчета от силициев нитрид) може значително да намали центробежната сила на търкалящите се елементи, намалявайки натиска върху външния канал, като по този начин позволява по-високи скорости и по-ниско повишаване на температурата.

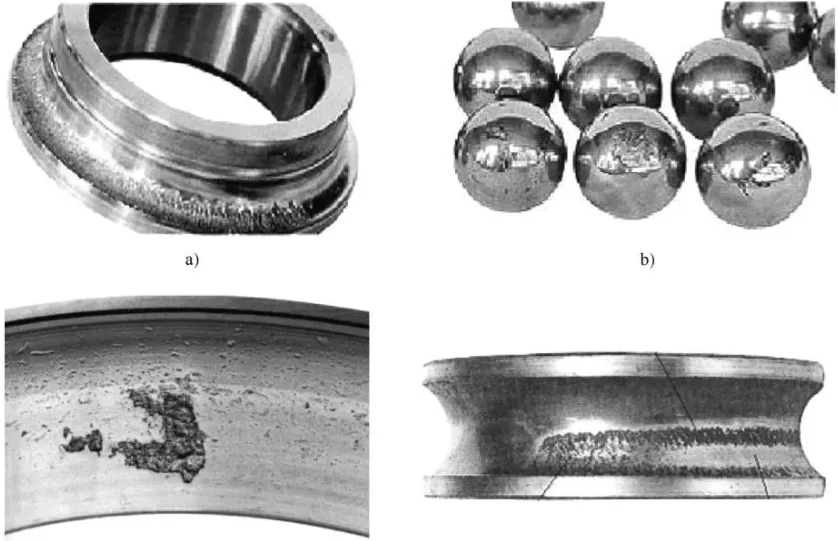

4. Пряка корелация на режимите на отказ
Разцепване от умора (питинг): Обикновено произхожда от точки на концентрация на напрежението върху подповърхността на стоманената топка или канал; качеството и чистотата на материала са решаващи фактори.
Износване: Недостатъчната твърдост и грапавост на повърхността водят до необичайно износване, увеличен луфт и загуба на точност.
Счупване: Недостатъчната якост на материала или вътрешните дефекти могат да причинят счупване на стоманената топка при ударни натоварвания, което води до катастрофална повреда.
Адхезивно износване (Gasting): При лошо смазване или екстремни натоварвания стоманените топки с груба-повърхност са по-податливи на микро-заваряване и разкъсване с каналите.
Основни съображения за избор на стоманена топка
В практическото инженерство изборът на стоманени топки изисква-компромис въз основа на сценария за приложение на лагера:
1. Прецизен клас: прецизни шпиндели на машинни инструменти, жироскопи за космически кораби → клас G3, G5; General motors, автомобилни главини на колела → G10, G20 клас.
2. Материал:
Повечето приложения: високо{0}}въглеродна стомана, съдържаща хром.
Корозивни среди: неръждаема стомана 440C и др.
Изисквания за висока скорост, висока температура и изолация: керамични топки от силициев нитрид (Si3N4) (но скъпи).
3. Размери и допустими отклонения: Трябва да съответства на хлабината (вътрешната хлабина) на конструкцията на лагера.
4. Специални обработки: За да се подобри надеждността, могат да се приложат третирания за укрепване на повърхността (като имплантиране на йони) или специални повърхностни текстури.
Резюме: Макар и малки, стоманените сачми са "сърцето" на сачмените лагери. Една нестандартна стоманена топка може преждевременно да направи неизползваем добре-проектиран и произведен лагер. В тенденцията на съвременната машинна индустрия към висока точност, висока скорост, дълъг живот и висока надеждност, изискванията за качество на стоманените топки стават все по-строги. Изборът на правилните стоманени топки е по същество изборът на най-подходящите "гени" за основните движещи се части на лагерната система. Това не е само въпрос на цена, но и крайъгълен камък на производителността и надеждността на системата. Ето защо, в-висок клас или критични приложения, снабдяването от добре-известни професионални производители на стоманени топки и провеждането на строги проверки на качеството е изключително важна инвестиция.
