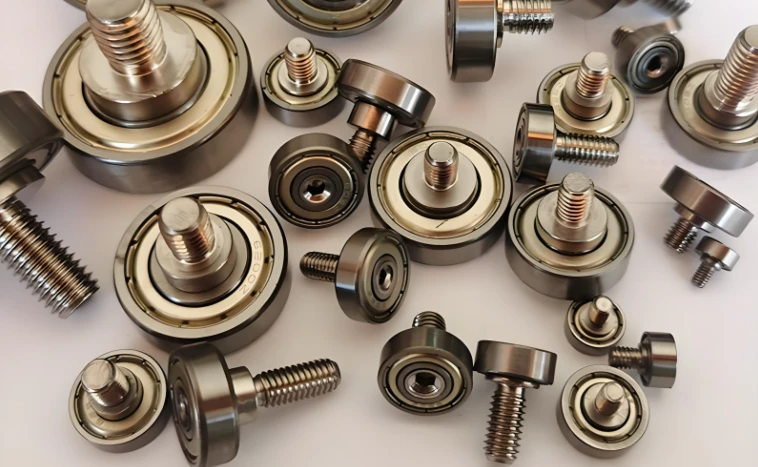

Водещо колело с лагер с външна резба

Изчерпателна дефиниция
Водещата ролка на лагера с външна резба е ролка със собствена монтажна резба и вътре в лагера. Инсталира се и се закрепва бързо чрез собствените си външни резби и осигурява плавно водене с ниско-триене.

Можем да го разберем, като разглобим името му:
1. Водещо колело: Основна функционална част. Това е колело, което насочва, поддържа обект (като колан, въже, тел, верига или друга повърхност) по определен път и променя посоката на движение. Основната му роля е да намали триенето и износването.

2. Лагер: основната структурна част. Вътре във водещото колело е интегриран лагер (обикновено сачмен лагер с дълбоки канали). Това позволява на колелата да се въртят много гладко и с ниско съпротивление. Колелата без лагери могат да бъдат трудоемки и податливи на износване.

3.Външна резба: секция за монтаж на сърцевината. За разлика от обикновените колела, фиксирани с валове и пръстени, той няма гладък отвор в центъра, а част от външна резба. Това позволява да се завинтва директно в стойка или скоба с вътрешна резба като винт.

Основни характеристики и предимства

1. Лесен монтаж

не са необходими допълнителни валове, съединители или сложни фиксиращи елементи, просто ги завинтете, което значително опростява процеса на сглобяване.

2. Спестете място

Интегрираният дизайн е много компактен и подходящ за случаи с ограничено пространство.

3. Регулируема височина

Завъртете за фина-настройка на обхвата и позицията на колелото за прецизно подравняване и опъване.

4. Лесна поддръжка

когато трябва да се смени, просто развийте стария и го сменете с новия.

5. Гладка работа

Вградените-лагери осигуряват плавно въртене и нисък шум.

Конструктивни детайли

Типично водещо колело с външна резба обикновено се състои от следните части

Тяло на колелото

Обикновено изработен от инженерна пластмаса (като найлон, POM полиацетал), неръждаема стомана, мед или въглеродна стомана, външният слой може да бъде обвит с гума или полиуретан за увеличаване на триенето или защита на направлявания обект.

Лагер

Ядрото е сачмен лагер с дълбоки канали, с фини стоманени топки и клетки вътре и прецизни канали във вътрешния и външния пръстен.

Прът с външна резба

Фиксиран към вътрешния пръстен на лагера, обикновено изработен от неръждаема стомана или въглеродна стомана и повърхностно обработен (като галванизиран) за предотвратяване на ръжда.

Покривало против прах

Много модели лагери имат гумени или метални уплътнителни капаци от двете страни (като моделите RS или 2RS), за да предотвратят навлизането на прах и замърсявания и да удължат експлоатационния живот.

Често срещани сценарии за приложение

Този компонент се използва широко в оборудване за автоматизация и прецизни машини, които изискват линейно движение, насочване и опъване

01/

3D принтер: Използва се за насочване и поддържане на ангренажния ремък, той е много често срещана част в 3D принтерите.

02/

CNC машини: направляващи кабели, маркучи или измервателни линии.

03/

Оборудване за автоматизация:В поточни линии, ръце на роботи, за насочване на колани, вериги или телени въжета.

04/

Офис оборудване:като фотокопирни машини и водачи за прехвърляне на хартия в принтери.

05/

Текстилни машини:направляваща прежда.

06/

Фитнес оборудване:водещ кабел.

Как да изберем?

Когато трябва да изберете този вид водещо колело, трябва да имате предвид следните основни параметри:

Външен диаметър: Диаметърът на самото колело.

Вътрешен диаметър/диаметър на отвора: отнася се за диаметъра на отвора на вътрешния лагер, който определя диаметъра на използвания прът с резба (но този компонент идва със собствен прът с резба, така че този параметър е по-скоро структурна справка).

Спецификация на резбата: Това е най-важният параметър, като M4, M5, M6, M8 и т.н., който трябва да съответства на отвора с резба на мястото на инсталиране.

Обща дължина: Дължината от края на колелото до края на пръта с резба.

Материал на тялото на колелото: Изберете според натоварването, скоростта и работната среда (като например дали се изисква устойчивост на корозия и анти{0}}статичност).

Тип лагер: обикновени лагери или лагери с уплътнени пръстени (уплътнените лагери са по-подходящи за прашна среда).

В обобщение, водещото колело на лагера с външна резба е стандартизиран компонент с интелигентен дизайн и интегрирани функции. Той интегрира функциите за задвижване, поддържане и фиксиране в едно, осигурявайки голямо удобство и надеждност за модерен механичен дизайн.

productcate-457-320 productcate-273-255

не	Артикул винт от неръждаема стомана		Нишка Диаметър	Вътрешен Диаметър	Външен Диаметър	ширина	стъпка височина	Дължина	Взаимозаменяеми с MISUMI
не	GCr15	Неръждаема стомана	M	d	D	W	C	L	Взаимозаменяеми с MISUMI
1	673C1L4M3	S673C1L4M3	M3	3	6	2.5	1	4	NTBG6-4
2	673C1L6M3	S673C1L6M3	M3	3	6	2.5	1	6	NTBG6-6
3	675C1L5M3	S675C1L5M3	M3	5	8	2.5	1	5	NTBG8-5
4	675C1L8M3	S675C1L8M3	M3	5	8	2.5	1	8	NTBG8-8
5	683C1L4M3	S683C1L4M3	M3	3	7	3	1	4	NTBG7-4
6	683C2L4M3	S683C2L4M3	M3	3	7	3	2	4
7	683C1L6M3	S683C1L6M3	M3	3	7	3	1	6	NTBG7-6
8	693C1L5M4	S693C1L5M4	M4	3	8	4	1	5
9	623C1L5M4	S623C1L5M4	M4	3	10	4	1	5
10	684C1L5M4	S684C1L5M4	M4	4	9	4	1	5	NTBG9-5
11	684C1.5L5M4	S684C1.5L5M4	M4	4	9	4	1.5	5
12	684C1L8M4	S684C1L8M4	M4	4	9	4	1	8	NTBG9-8
13	Двойна 684C4L8M4	Двойна S684C4L8M6	M6	4	9	8	4	8
14	694C1L5M4	S694C1L5M4	M4	4	11	4	1	5
15	694C1L5M6	S694C1L5M6	M6	4	11	4	1	5
16	694C1L8M4	S694C1L8M4	M4	4	11	4	1	8
17	695C1.5L5M4	S695C1.5L5M4	M4	5	13	4	1.5	5
18	695C1L5M4	S695C1L5M4	M4	5	13	5	1	5
19	695C1L6M4	S695C1L6M4	M4	5	13	5	1	6
20	695C1L8M4	S695C1L8M4	M4	5	13	5	1	8
21	695C2L6M5	S695C2L6M5	M5	5	13	5	2	6
22	696C2L8M6	S695C2L8M6	M6	5	13	5	2	8
23	695C3L8M6	S695C3L8M6	M6	5	13	5	3	8
24	624C1L5M4	S624C1L5M4	M4	4	13	5	1	5	NTBG13-5
25	624C1L6M4	S624C1L6M4	M4	4	13	5	1	6
26	624C1L8M4	S624C1L8M4	M4	4	13	5	1	8	NTBG13-8
27	604C1L5M4	S604C1L5M4	M4	4	12	4	1	5
28	604C1L5M6	S604C1L5M6	M6	4	12	4	1	5
29	604C1L8M4	S604C1L8M4	M4	4	12	4	1	8
30	625C1L6M4	S625C1L6M4	M4	5	16	5	1	6
31	685C1L5M4	S685C1L5M4	M4	5	11	5	1	5
32	685C1L6M4	S685C1L6M4	M4	5	11	5	1	6
33	685C2L6M5	S685C2L6M5	M5	5	11	5	2	6
34	685C2L8M6	S685C2L8M6	M6	5	11	5	2	8
35	685C3L8M6	S685C3L8M6	M6	5	11	5	3	8
36	605C1L5M4	S605C1L5M4	M4	5	14	5	1	5
37	605C1L6M4	S605C1L6M4	M4	5	14	5	1	6
38	605C2L6M5	S605C2L6M5	M5	5	14	5	2	6
39	605C2L8M6	S605C2L8M6	M6	5	14	5	2	8
40	625C1L5M4	S625C1L5M4	M6	5	14	5	3	8
41	625C1L6M6	S625C1L6M6	M4	5	16	5	1	5
42	625C1L8M4	S625C1L8M4	M4	5	16	5	1	6	NTBG16-5
43	625C2L6M5	S625C2L6M5	M4	5	16	5	1	8
44	625C2L8M6	S625C2L8M6	M5	5	16	5	2	6	NTBG16-8
45	625C2L8M6	S625C2L8M6	M6	5	16	5	2	8
46	625C3L8M6	S625C3L8M6	M6	5	16	5	3	8
47	686C1L8M6	S686C1L8M6	M6	6	13	5	1	8
48	686C1.5L8M6	S686C1.5L8M6	M6	6	13	5	1.5	8
49	686C2L8M6	S686C2L8M6	M6	6	13	5	2	8
50	686C3L8M6	S686C3L8M6	M6	6	13	5	3	8
51	696C1L8M6	S696C1L8M6	M6	6	15	5	1	8
52	696C1.5L8M6	S696C1.5L8M6	M6	6	15	5	1.5	8
53	696C2L8M6	S696C2L8M6	M6	6	15	5	2	8
54	696C3L8M6	S696C3L8M6	M6	6	15	5	3	8
55	696C4L8M6	S696C4L8M6	M6	6	15	5	4	8
56	Двойна 696C4L8M6	Двойна S696C4L8M6	M6	6	15	5	4	8
57	688C1L8M6	S688C1L8M6	M6	6	16	5	1	8
58	688C2L8M6	S688C2L8M6	M6	6	16	4	2	8
59	606C1L8M6	S606C1L8M6	M6	6	17	4	1	8
60	606C2L8M6	S606C2L8M6	M6	6	17	6	2	8
61	606C2.5L8M6	S606C2.5L8M6	M6	6	17	6	2.5	8
62	606C3L8M6	S606C3L8M6	M6	6	17	6	3	8
63	606C4L8M6	S606C4L8M6	M6	6	17	6	4	8
64	606C5L8M6	S606C5L8M6	M6	6	17	6	5	8
65	606C5L10M6	S606C5L10M6	M6	6	17	6	5	10
66	606C1L12M6	S606C1L12M6	M6	6	17	6	1	12
67	606C2.5L12M6	S606C2.5L12M6	M6	6	17	6	2.5	12
68	606C13L10M6	S606C13L10M6	M6	6	17	6	13	10
69	626C1L8M6	S626C1L8M6	M6	6	19	6	1	8	NTBG19-8
70	626C2L8M6	S626C2L8M6	M6	6	19	6	2	8
71	626C2.5L8M6	S626C2.5L8M6	M6	6	19	6	2.5	8
72	626C3L8M6	S626C3L8M6	M6	6	19	6	3	8
73	626C4L8M6	S626C4L8M6	M6	6	19	6	4	8
74	626C5L8M6	S626C5L8M6	M6	6	19	6	5	8
75	626C5L10M6	S626C5L10M6	M6	6	19	6	5	10
76	626C1L12M6	S626C1L12M6	M6	6	19	6	1	12	NTBG19-12
77	626C2.5L12M6	S626C2.5L12M6	M6	6	19	6	2.5	12
78	626C13L10M6	S626C13L10M6	M6	6	19	6	13	10
79	608C1L8M6	S608C1L8M6	M6	8	22	7	1	8	NTBG22-8
80	608C1.5L8M6	S608C1.5L8M6	M6	8	22	7	1.5	8
81	608C2L8M6	S608C2L8M6	M6	8	22	7	2	8
82	608C2.5L8M6	S608C2.5L8M6	M6	8	22	7	2.5	8
83	608C3L8M6	S608C3L8M6	M6	8	22	7	3	8
84	608C4L10M6	S608C4L10M6	M6	8	22	7	4	10
85	608C4.5L10M8	S608C4.5L10M8	M8	8	22	7	4.5	10
86	608C1L12M6	S608C1L12M6	M6	8	22	7	1	12	NTBG22-12
87	608C1.5L12M6	S608C1.5L12M6	M6	8	22	7	1.5	12
88	608C3L12M6	S608C3L12M6	M6	8	22	7	3	12
89	688C2L8M6	S688C2L8M6	M6	8	24	8	2	8
90	6000C2L8M6	S6000C2L8M6	M6	10	26	8	2	8
91	6000C2.5L8M6	S6000C2.5L8M6	M6	10	26	8	2.5	8	NTBG26-8
92	6000C2.5L12M6	S6000C2.5L12M6	M6	10	26	8	2.5	12	NTBG26-12
93	6000C2.5L10M8	S6000C2.5L10M8	M8	10	26	8	2.5	10
94	6200C2L8M6	S6200C2L8M6	M6	10	30	9	2	8	NTBG30-8
95	6200C2L12M6	S6200C2L12M6	M6	10	30	9	2	12	NTBG30-12
96	6200C2.5L12M6	S6200C2.5L12M6	M6	10	30	9	2.5	12
97	6200C4.5L10M8	S6200C4.5L10M8	M8	10	30	9	4.5	10
98	6200C5L10M8	S6200C5L10M8	M8	10	30	9	5	10
99	6200C3.5L12M8	S6200C3.5L12M8	M8	10	30	9	3.5	12
100	6001C4L12M10	S6001C4L12M10	M10	12	28	8	4	12
101	6001C6L12M10	S6001C6L12M10	M10	12	28	8	6	12
102	6002C5L12M10	S6002C5L12M10	M10	15	32	9	5	12
103	6002C2.5L12M10	S6002C2.5L12M10	M10	15	32	9	2.5	12	NTBG32-12
104	6002C2.5L20M10	S6002C2.5L20M10	M10	15	32	9	2.5	20	NTBG32-20
105	6202C3L12M10	S6202C3L12M10	M10	15	35	11	3	12	NTBG35-12
106	6202C4L12M10	S6202C4L12M10	M10	15	35	11	4	12
107	6202C3L20M10	S6202C3L20M10	M10	15	35	11	3	20	NTBG35-20
108	6202C8L12M10	S6202C8L12M10	M10	15	35	11	8	12
109	6203C3L12M10	S6203C3L12M10	M10	17	40	11	3	12
110	62O3C3L20M10	S6203C3L20M10	M10	17	40	11	3	20
111	6203C5L12M10	S6203C5L12M10	M10	17	40	12	5	12
112	6203C6L14M12	S6203C6L14M12	M12	17	40	12	6	14
113	6904C2.5L12M10	S6904C2.5L12M10	M10	20	37	9	2.5	12	NTBG37-12
114	6904C2.5L20M10	S6904C2.5L20M10	M10	20	37	9	2,5	20	NTBG37-20
115	6004C5L12M10	S6004C5L12M10	M10	20	40	12	5	12
116	6204C3L12M10	S6204C3L12M10	M10	20	47	14	3	12	NTBG47-12
117	6204C3L20M10	S6204C3L20M10	M10	20	47	14	3	20	NTBG47-20
118	6204C7.5L12M10	S6204C7.5L12M10	M10	20	47	14	7.5	12
119	6205C3L12M10	S6205C3L12M10	M10	25	52	15	3	12	NTBG52-12
120	6205C3L20M10	S6205C3L20M10	M10	25	52	15	3	20	NTBG52-20
121	6205C3L40M10	S6205C3L40M10	M10	25	52	15	3	40
